DIY-Project: ePaper-Anzeige dynamischer Strom Tarif // Solar Produktion // Batterie-Status

Um den Familienmitgliedern einen Anreiz zum Stromsparen mit unserem dynamischen Stromtarif zu geben habe ich eine Anzeige entwickelt, die

  • den Strompreis in € pro kWH
  • die Solare Produktion in kW und
  • den Batterie status in kWh

anzeigt.

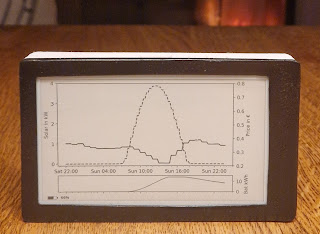

Hier einige Beispielbilder:


Sehr hoher Strompreis morgens,
Batterie ist da noch leer
niedriger Strompreis bei Sonnenschein



Frühling! Batterie ist schon durchgehend geladen.


Hardware


Die Anzeige besteht im wesentlichen aus einem LILYGO T5 e-Paper-Board. Meine liebe Tochter hat mir ein Gehäuse gedruckt. Dazu musste nur noch eine kleine Lithitiumbattery (7.4Wh) anstecken. Die Battery hält mehrere Monate.



Software

Das Diagramm wird auf meiner Synology NAS gerendert. Ein Pythonscript erzeugt via matplotlib die Darstellung der Prognose der solaren Produktion, die Preise von Tibber und die prognose des Batteriezustandes. Der Batteriezustand ist das Integral der Prognose der Produktion - Prognose der Last.
